M24 'Chaffee' Light Tank.

Type: Light tank British Army: Chaffee, Light Tank US Army: M24 Light Tank Lend Lease Program: Yes
Contents:
Algemeen. 1.1 Lend Lease Program M24 Chaffee in Amersfoort. Technische Specificaties: Externe Links.

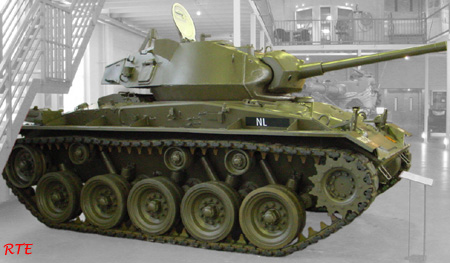

	Foto 1. De M24 Chaffee in Amersfoort (NL).

Type: Light tank
British Army: Chaffee, Light Tank
US Army: M24 Light Tank
Lend Lease Program: Yes

Contents:

Algemeen.
1.1 Lend Lease Program
M24 Chaffee in Amersfoort.
Technische Specificaties:
Externe Links.

Foto 1. De M24 Chaffee in Amersfoort (NL).

De M24 is een Amerikaanse Light tank, de Britse benaming is Chaffee. De M24 is door Cadillac ontworpen en gebouwd als verbeterde opvolger van de M3 en M5 Stuart tank. Het prototype was in 1943 gereed, vervolgens is de M24 "Chaffee" Light Tank zo'n 18 maanden lang geproduceerd.
De light tank beschikte over een lichte bepantsering en een 75 mm kanon. Dat wil zeggen light qua gewicht en bepantsering, maar niet qua bewapening! Speciaal voor deze tank werd een artillerie kanon aangepast en geplaatst, een 75 mm M6. In de praktijk was de light tank was dan ook geen enkele partij voor de Duitse tanks en antitankgeschut, maar meer geschikt voor verkenning en ondersteuning. Het krachtige kanon was in ieder geval geschikt voor verdediging.
M24 Chaffee's zijn geleverd aan Amerikaanse en Britse troepen, helaas veelal na de Duitse overgave.
Zover bekend is, zijn er slechts twee Amerikaanse M24 tanks actief betrokken geweest in WO II. Dat was in de zuidelijke regio tijdens het Ardennen offensief. Vervolgens heeft de M24 nog zijn dienst kunnen bewijzen in de Korea oorlog.

Via het Lend Lease programma leverden de Verenigde Staten aan diverse Geallieerde landen defensie materiaal, waaronder ook de light tank M24 'Chaffee' aan het Britse leger. De M24 'Chaffee' is tijdens WW II niet aan het Belgische leger geleverd.

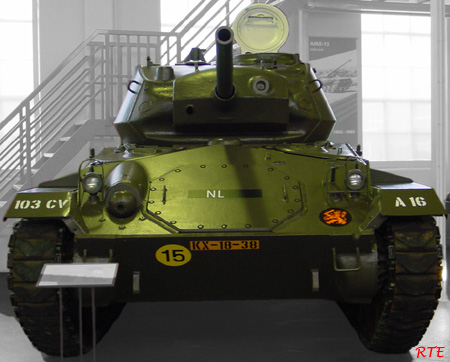

- Vehicle Markings -
Marker:	Omschrijving:
Land marker:	Zwarte cirkel met oranje leeuw, symbool van de Nederlandse krijgsmacht.
Unit marker:	103 CV = 103 Cavalerie Verkenning, Regiment Huzaren van Boreel A16 = 6e voertuig van het 1e peloton van het A eskadron.
Bridge classification:	Cijfer 15 in een gele cirkel, is de gewichtsklasse aanduiding. Bruggen kregen ook deze classificatie, indien het cijfer van een bridge classification gelijk of groter dan die van het voertuig was kon de brug het gewicht van het voertuig houden.
KL kenteken:	KX-18-38 in het Nederlandse leger spreekt men niet van een kentekenplaat, maar van een registratieplaat. De reeks KX-00-00 en opvolgend is in gebruik bij tanks en gemechaniseerd geschut. De registratie nummers, worden anders dan kentekens niet door de RDW geregistreerd.

- Vehicle Markings -

Marker:

Omschrijving:

Land marker:

Zwarte cirkel met oranje leeuw, symbool van de Nederlandse krijgsmacht.

Unit marker:

103 CV = 103 Cavalerie Verkenning, Regiment Huzaren van Boreel
A16 = 6e voertuig van het 1e peloton van het A eskadron.

Bridge classification:

Cijfer 15 in een gele cirkel, is de gewichtsklasse aanduiding.
Bruggen kregen ook deze classificatie, indien het cijfer van een bridge classification gelijk of groter dan die van het voertuig was kon de brug het gewicht van het voertuig houden.

KL kenteken:

KX-18-38 in het Nederlandse leger spreekt men niet van een kentekenplaat, maar van een registratieplaat.
De reeks KX-00-00 en opvolgend is in gebruik bij tanks en gemechaniseerd geschut.
De registratie nummers, worden anders dan kentekens niet door de RDW geregistreerd.

- Specificaties M24 Chaffee -
Item:	Specificatie:
Fabrikant:	Cadillac en Massey-Harris
Aantal geproduceerd:	4731 Exemplaren.
Geproduceerd:	Van eind 1943, van begin 1944 tot en met augustus 1945 geleverd.
Motor:	Twee exemplaren Cadillac V8, Model 44T24, 220 pk.
Max. snelheid:	56 km/u
Max. bereik:	161 km
Gewicht:	18,4 ton
Pantser dikte:	25 mm minimaal tot 37mm maximaal.
Afmetingen:	LxBxH = 5,03 x 3 x 2,77
Bemanning:	Vijf personen.
Bewapening:	1x 75 mm kanon M6
Overige bewapening:	1x .50 Browning M2HB + 2x .30-06 Browning M1919A4 MG

- Specificaties M24 Chaffee -

Item:

Specificatie:

Fabrikant:

Cadillac en Massey-Harris

Aantal geproduceerd:

4731 Exemplaren.

Geproduceerd:

Van eind 1943, van begin 1944 tot en met augustus 1945 geleverd.

Motor:

Twee exemplaren Cadillac V8, Model 44T24, 220 pk.

Max. snelheid:

56 km/u

Max. bereik:

161 km

Gewicht:

18,4 ton

Pantser dikte:

25 mm minimaal tot 37mm maximaal.

Afmetingen:

LxBxH = 5,03 x 3 x 2,77

Bemanning:

Vijf personen.

Bewapening:

1x 75 mm kanon M6

Overige bewapening:

1x .50 Browning M2HB + 2x .30-06 Browning M1919A4 MG
